一、工作原理简介

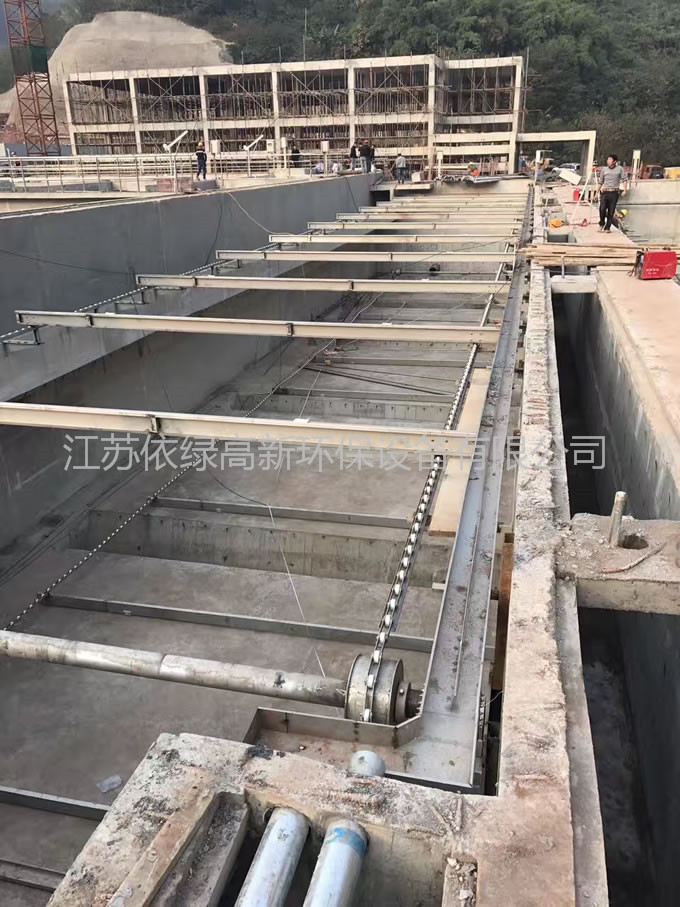

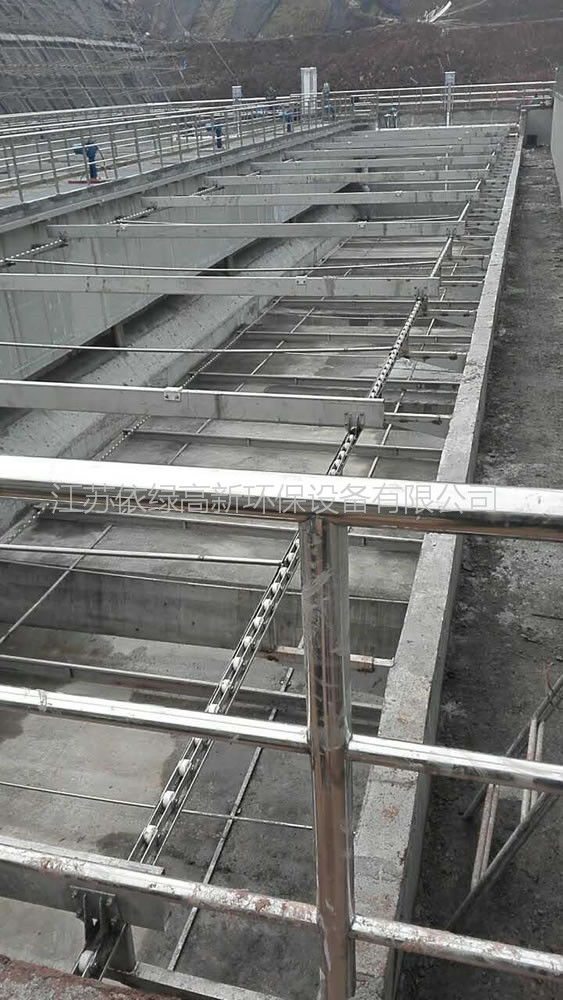

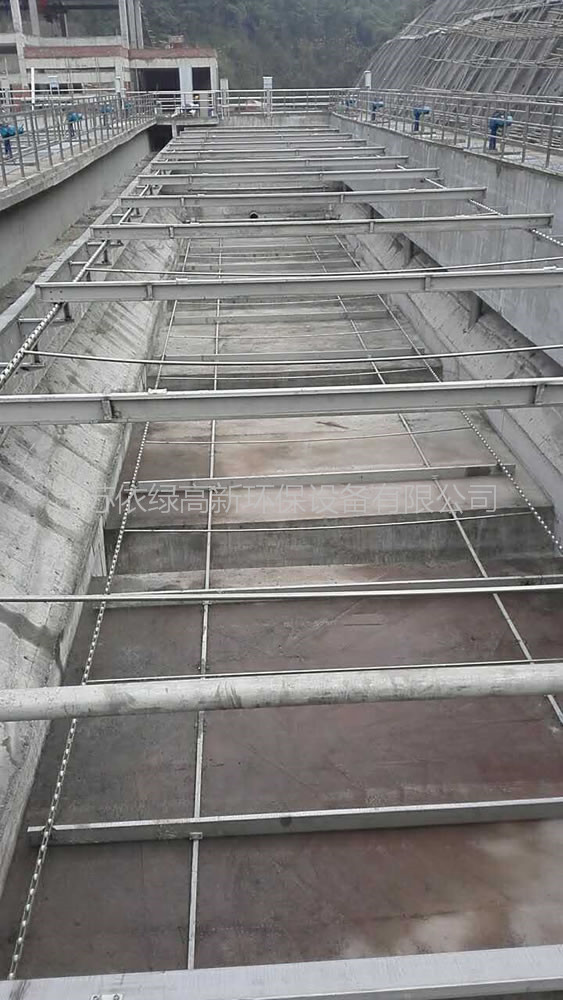

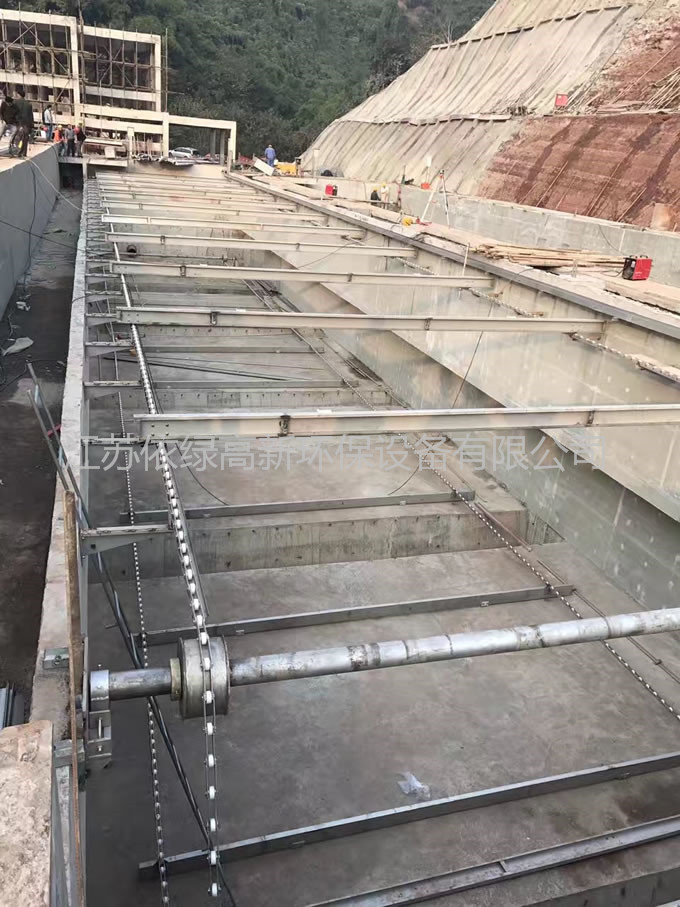

链板式刮油刮泥机两条平行安装的封闭牵引链条带动多块刮板依次缓慢移动，刮扫隔油池表面液层和池底沉降泥层，将浮在液面之污油从入水端陆续推刮至出水端集油管中排走，将池底沉降污泥从出水端陆续推刮至入水端之集泥坑中经排泥阀排走，从而完成初次机械净化污水的目的。
二、结构

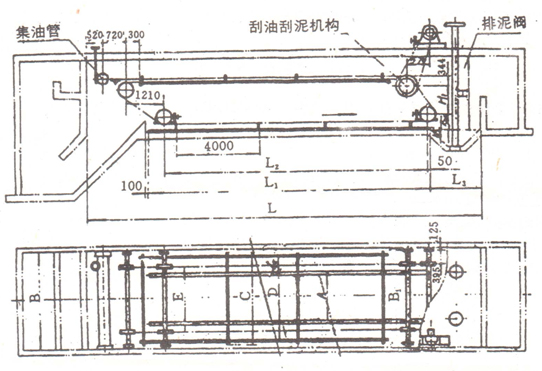

链板式刮油刮泥机由传动部分、机体部分和轨道部分三部分组成。
传动部分的传动链张紧用移动行星摆线针轮减速机位置，增大中心距方式来实现。

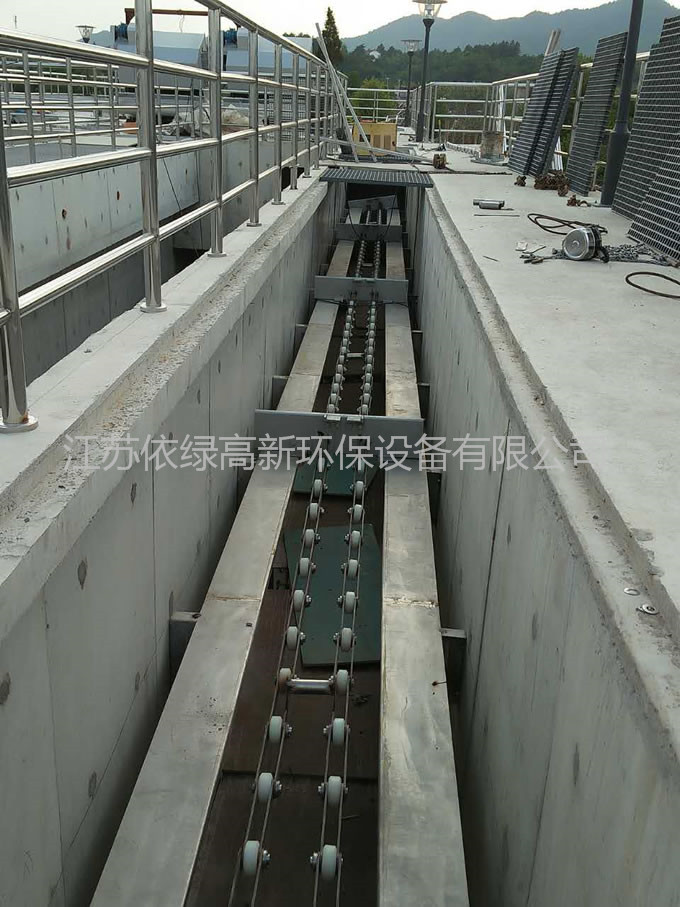

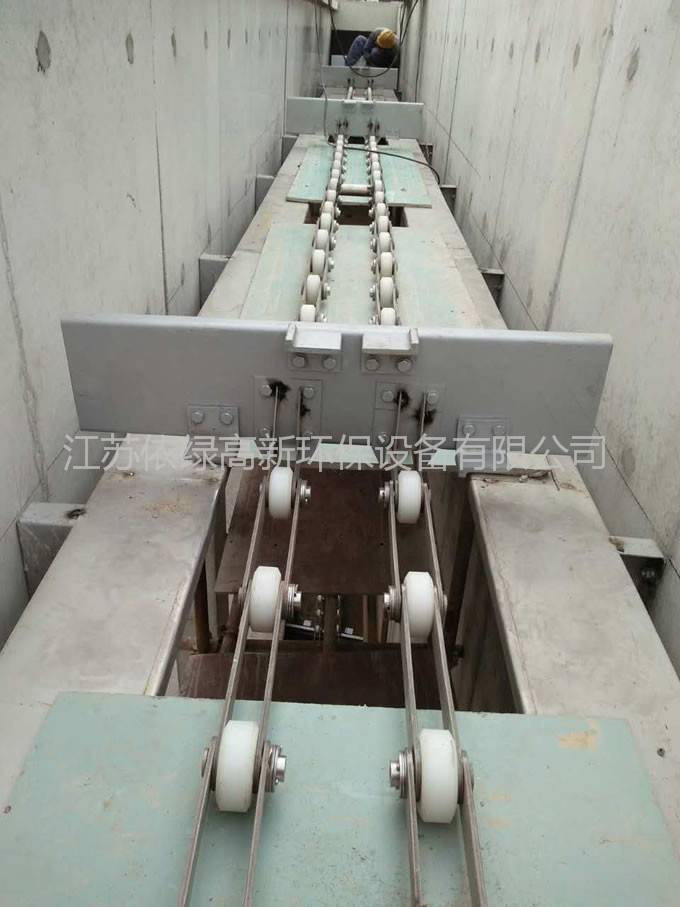

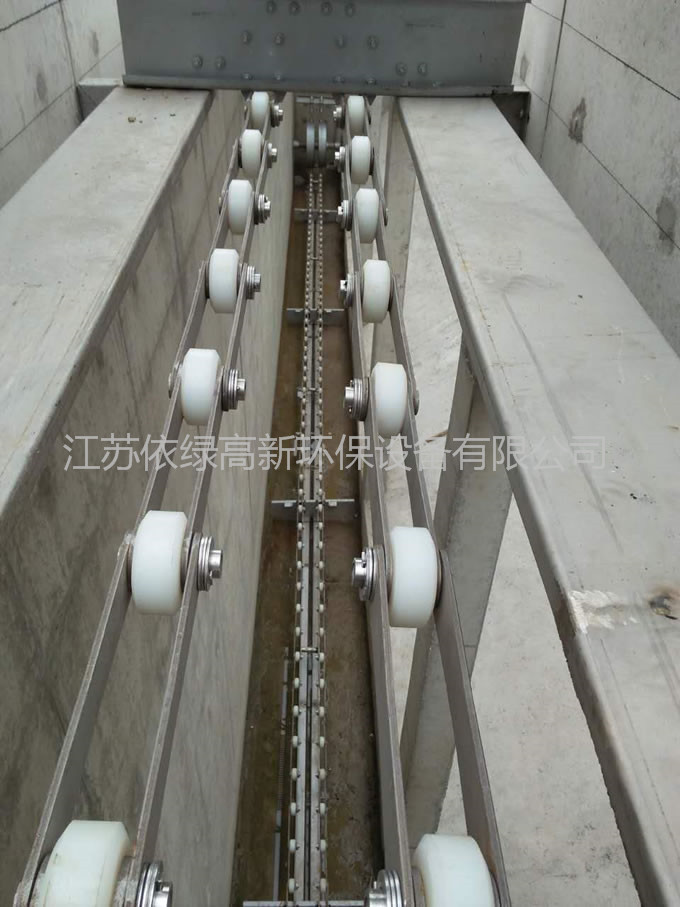

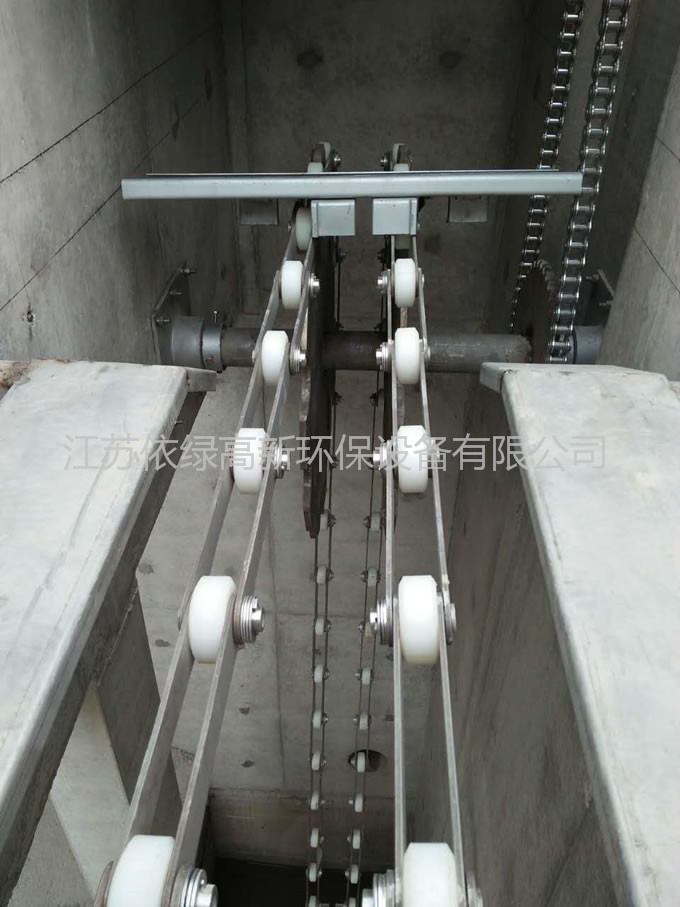

机体部分中的四根大轴有一根是主动轴，传动力距由它输入，其余三根均为支承心轴，轴本身不转动也不承受扭矩，牵引链活套在上面打滑导向，近池底二根轴支承在可移动轴承上，由调节丝杆调节链条松紧度，大量的调节靠拆除或增加链节。机油浸渍过的木制刮板与牵引链条相连接，当两条牵引链条带动刮板工作时，执行刮油任务的刮板两端头托在上轨道上并沿其滑动，刮板主要起刮油刮泥的工艺作用，也起辅助的减小链条桡度及两条引链间的定距作用。

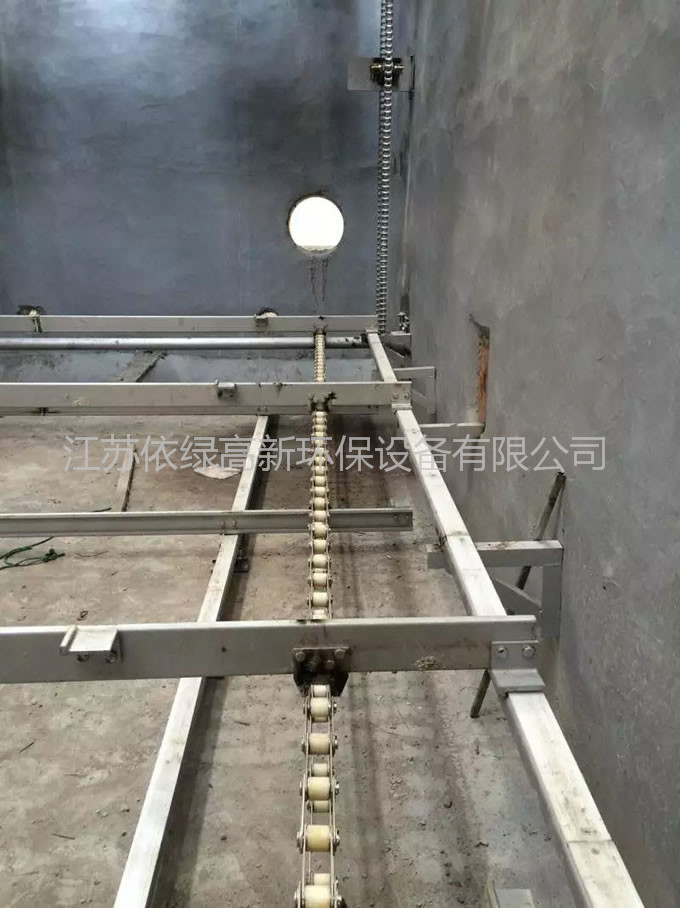

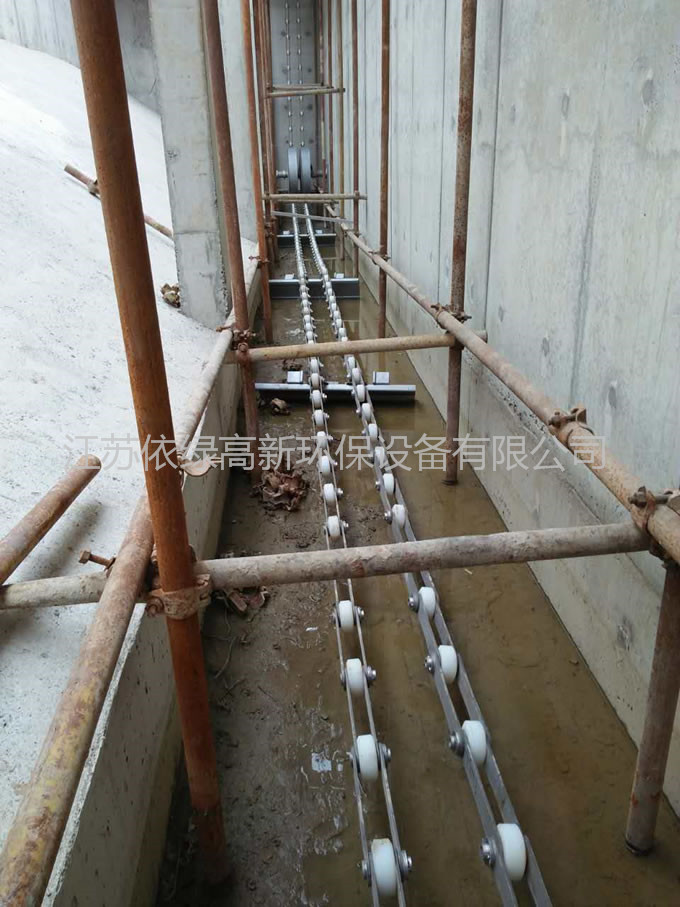

上下轨道用预埋钢板分别固定在池壁和池底。
行星摆线针轮减速机润滑按其产品使用说明书规定。
主滑动轴承润滑：在试运及投产初期靠油杯润滑油（或润滑脂），长期润滑靠池中污水润滑。
活套在三根支承心轴上的链轮轴孔摩擦面润滑：在试运及投产初期靠油杯供润滑油（或润滑脂），长期运转靠池中污水润滑。
上下轨道试运中涂润滑脂，生产中靠池中污水润滑。
