孔板阶梯格栅

孔板格栅技术

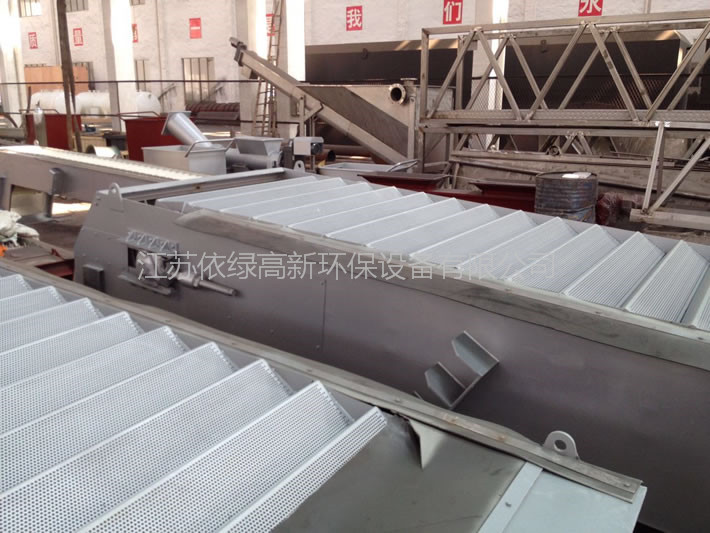

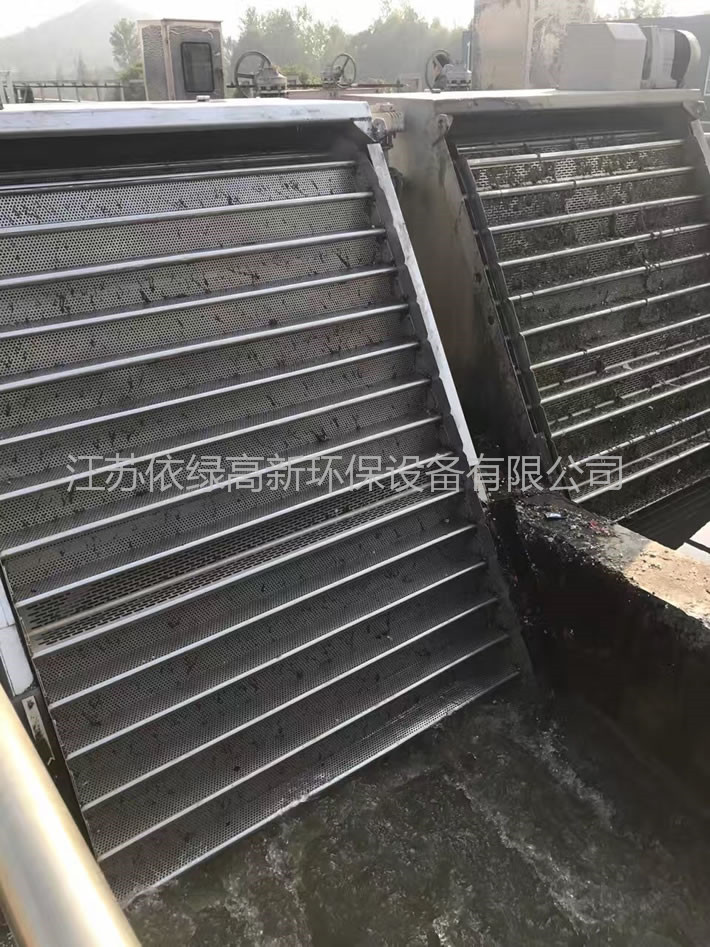

　　由一个由电机驱动的连续旋转的网板放置于一个固定框架中组成。待过滤的污水从细格栅中部开口进入，从内向外通过两侧的网板进行杂质过滤。随着网板的不断旋转，淤积在网板内侧的杂质被网板上的提升台阶提升到栅渣排放区，并被格栅机顶部的冲洗水将污物冲洗至污物收集槽中。

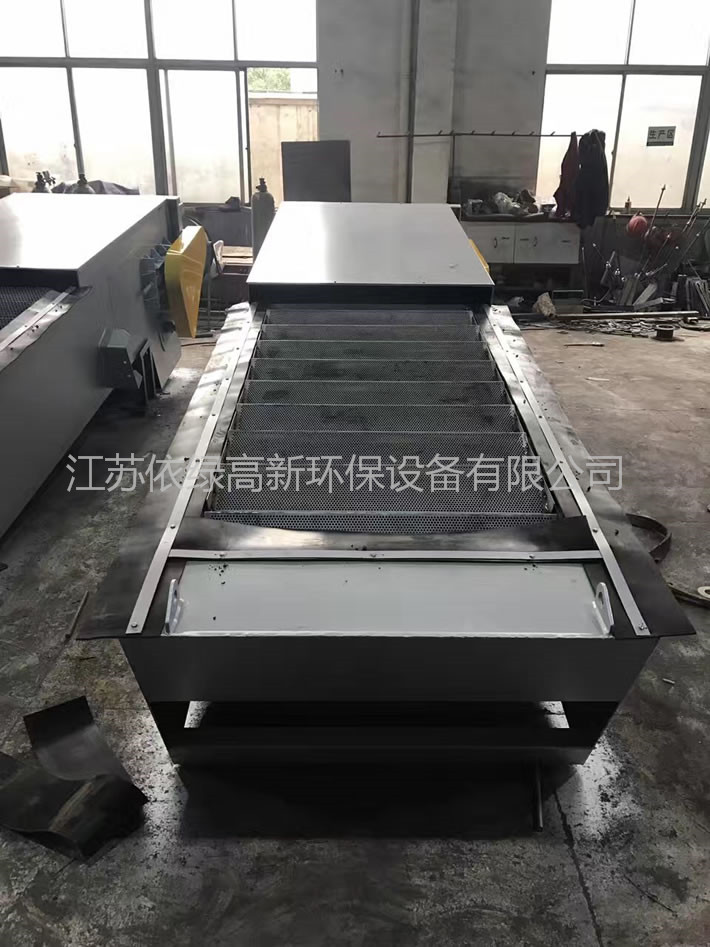

格栅框架
　　格栅机的框架被制成一个整体结构以便于提升并安装在土建结构中。
　　格栅机的框架结构中配有可更换的滚动条和网板导向装置，用来引导网板的旋转。在框架底部是一个可更换的半圆型导轨用来辅助网板在底部旋转时的转向。
格栅的链条
　　主链条配有密封条，由链条，链套和链销组成，装有滚动条，滚动条在框架中的导轨上运行。主链条与导轨之间的滑动采用水润滑方式。

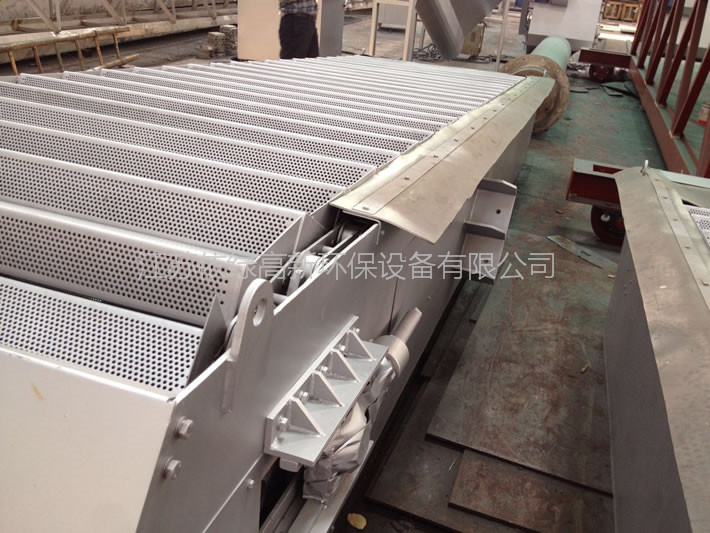

　　每一块格栅的网板都由螺栓分别将两侧固定在主链条上。栅渣提升台阶位于每一个网板的边缘，网板与网板之间由密封条密封，网板与框架之间的密封是由柔软的橡胶完成的，而取水口隔墙与细格栅框架之间也采用软密封结构。
格栅顶部
　　格栅机主框架的上部有一个水平安装的转轴，转轴两端带有两个齿轮来带动主链条旋转。转轴两端被一个自动定位滚动承轴所固定，并密封在润滑防水仓中。防水仓由固定在框架上的螺丝安装在平行滑动条上。
　　当格栅的网板通过栅渣收集槽上方的卸渣点时被安装在格栅上方内部的一系列喷射管喷出的冲吸水冲洗干净。为易于喷嘴的清洗，喷嘴通过活动连接安装在喷射管上。喷射管配有一可移动的端帽用来连接冲洗水，还有一个控制阀和一个压力表。栅渣和冲洗水均被排入栅渣收集槽中，再通过栅渣收集槽排入一个位于土建工作平台的集水槽中最后落入压榨机中。
　　位于土建平台上方的主框架部分设有可移动的检查盖，并带有检修孔和防护板，目的是将喷射所带来的气溶性物质减小到最低。
驱动单元
　　格栅机的旋转网板是由一个直接安装在主轴上的齿轮单元带动轴承来驱动的，并配有一个装有电力马达的法兰盘。驱动马达备有一套防凝结的加热器。
　　扭矩过载保护装置依靠一个安装在控制面板上的传感器来控制。
